Как я это делал сам (один):
Началось с того, что сцепление начало буксовать на 4 и 5 передаче, решил его поменять не на такое же, а что нибудь поинтересней и купил Sachs.
Поставил машину на яму, поднял на упоры и снял колеса. Открыл капот, скинул клеммы аккумулятора. Залез в яму и понеслась - снимаем защиту


Сняли


Сливаем масло из КПП и снимаем пластиковую защиту со стороны арки колеса чтоб добраться до штанги


И снизу, чтобы не мешала, когда будем убирать подрамник



Откручиваем нижнюю гайку, верхний болт крепления штанги и убираем ее нафиг


Откручиваем болт крепления шаровой и вытаскиваем его


Теперь выкручиваем болты крепления сайлентов рычага к подрамнику



Они разной длины, так что не перепутаем


Развести ухи отверткой, которые стягивают шток шаровой, как написано в мурзилке у меня не получилось, поэтому стучал молоточком по рычагу


И он снялся (тут я заоднем поменял сайленты и шаровую - пластмассовое кольцо которое было на старой шаровой использовал повторно)


Аналогичную процедуру проделываем с соседним колесом.

Вылазим из ямы и идем колупаться в подкапотное пространство. Снимаем воздуховоды и аккумулятор, вв провода


Подбираемся к корпусу воздушного фильтра, удаляем 5 саморезов и 4 защелки крышки


Удаляем старый фильтр


Откручиваем 4 болта крепления корпуса




Отсоединяем шланг каких то газов от корпуса фильтра


И придерживая дроссель, убираем корпус


Снимаем трубки с клапанной крышки, извлекаем тросик газа.
Для удобства маневрирования руками я снял дроссельный узел.
Поддев пальцем фиксатор отсоединяем колодку датчика положения ДЗ и также колодку второго датчика





Колупнув отверткой отсоединяем тягу привода ДЗ



Если есть, то откручиваем болт фиксатора корпуса ДЗ, у меня их вообще не оказалось, и достаем корпус


Полученную дырку технологично закрываем



Помечаем взаимное расположение тяги и рычага управления КПП (я помечал маркером, но он в процессе снятия-установки КПП стерся, так что лучше краской какойнибудь или штрихом или сделать насечки). Ослабляем болт хомута тяги и сдергиваем тягу с рычага




Следующий на очереди датчик скорости.


Надавив на фиксатор колодки гвоздем, кое как ее вытащил



Отсоединим трос привода сцепления






Открутим 2 болта крепления массы к КПП



Опять спускаюсь в яму и отсоединяю колодку выключателя ЗХ



Отсоединяем гофру от держателя на КПП



Разъединяем колодку датчика концентрации кислорода и повернув его снимаем с держалки на КПП



Также вынимаем продульку этого датчика из другого фиксатора


Вылазим из ямы и идем к моторному отсеку. Там в глубине среди проводов виднеется датчик ВМТ прикрученный на 2 болта, его то и будем откручивать



Переходим к левому переднему колесу и откручиваем тормозной суппорт, снимаем и привязываем к пружине повыше


Откручиваем гайку с рулевого наконечника и отсоединяем его от поворотного кулака



Откручиваем 2 болта крепления стойки к кулаку и аккуратненько опускаем полуось на подрамник


Откручиваем 3 болта крепления пыльника ШРУСа к КПП и аккуратненько выводим полуось из КПП и убираем ее в строну чтоб не мешалась.



В мурзилке есть предупреждение что подшипники ШРУСа при вынимании полуоси могут попадать в поддон КПП, я решил проверить как они у меня сидят на своих осях - оказалось сидят хорошо и не выпадывают. Тут же под КПП находится держалка троса сцепления - её необходимо расцепить и вывести трос из нее!

С соседним колесом проделываем те же операции, за исключением полуоси, она не крепится к коробке, а просто вытаскивается




Её так же убираем куда нибудь в строну.

Переходим к стартеру.
Откручиваем медные большую и маленькую гайки крепления контактов



На этом же фото под стартером, но выше места соединения полуоси с КПП видна гайка крепления корпуса КПП к двигателю, ее тоже можно сразу открутить


Ползем на верх и откручиваем 3 болта крепления стартера к КПП, 2 из них мы как бы видим


Третий спрятался за железякой, на которую крепится зажим для гофры проводов


Откручиваем эту железяку и последний болт крепления стартера


Ползем в яму, снимаем стартер



Дело дошло до подрамника, откручиваем 3 самореза крепления бампера к подрамнику


Переходим к трубе отвода.... короче к выхлопной трубе - откручиваем 2 болта с прижимными пружинами от выпускного коллектора


потом идем к подвесным резинкам и снимаем их с креплений (снимаются туго, но снимаются)





Отодвигаем нашу трубу в сторону и приступаем к скручиванию 2 болтов крепления рулевой рейки к подрамнику



После мы берем правый рулевой наконечник и втыкаем его в одно из отверстий на стойке, чтобы рейка не болталась и не мешала нам работать


Раскручиваем нижнюю опору двигателя и убираем ее


Делаем подпорки под подрамник


Выкручиваем 4 болта крепления подрамника к лонжеронам






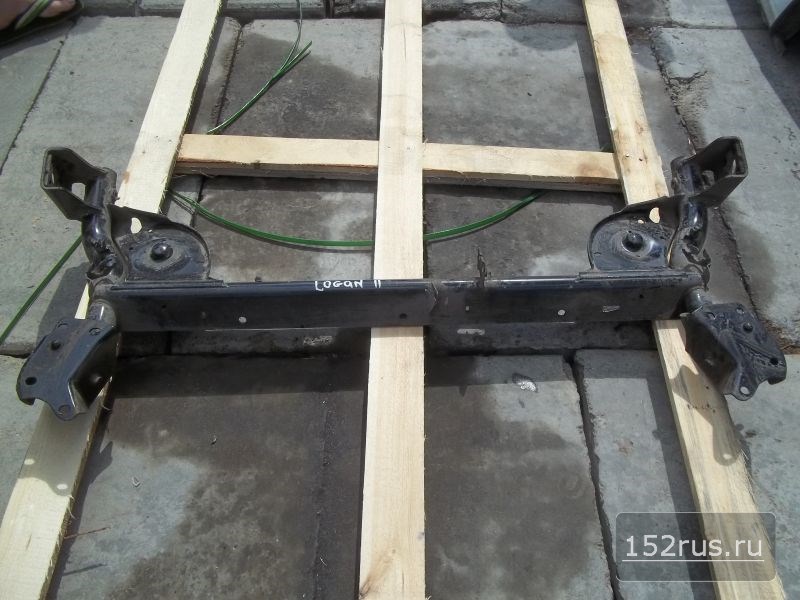

И снимаем его


Откручиваем 4 болта крепления коробки к двигателю снизу и сразу ставим под двигатель опору




Подходим к коробке со стороны радиатора и скручиваем еще одну гайку крепления коробки к двигателю, которая находится под вилкой выключения сцепления


Переходим к съему опоры КПП (представляет собой трехпалую лапу, лапы держат коробку 3 болтами, а сама лапа крепится к левому лонжерону на 4 болта)
Перед этой процедурой под КПП ставим упор и откручиваем лапу сначала от лонжерона



Переходим к 3 болтам пальцев лапы, первый находится под корпусом аккумулятора


Другие 2 расположены в более доступном месте под расширительным бачком


Снимаем опору и убираем ее в сторону чтоб не мешала.

Теперь у нас осталось всего 2 болта, один находится под датчиком (вроде детонации)


Второй чуть подальше


Теперь самое сложное (если ты один) - через капот просовываем руки и обхватываем КПП, левой рукой за железяку на которой крепится трос сцепления рядом с вилкой, а правой рукой за ребра корпуса, тянем в сторону левого колеса примерно на 10см (КПП как раз выйдет со шпилек) и опускаем на заранее положенную опору (так как опору я делал из кирпичей, то во время сдвига они у меня попадали и мне легче было коробку опустить и вытащить из под машины


Ну наконец то добрались, откручиваем 6 болтов крепления корзины предварительно зафиксировав маховик, снимаем корзину с диском, и выжимной из коробки, осматриваем, приготавливаем новый комплект, делаем самодельное центрило и ставим все на место, предварительно смазав смазкой самые нужные места. Сборка производится в обратном порядке (она оказалось сложнее).
